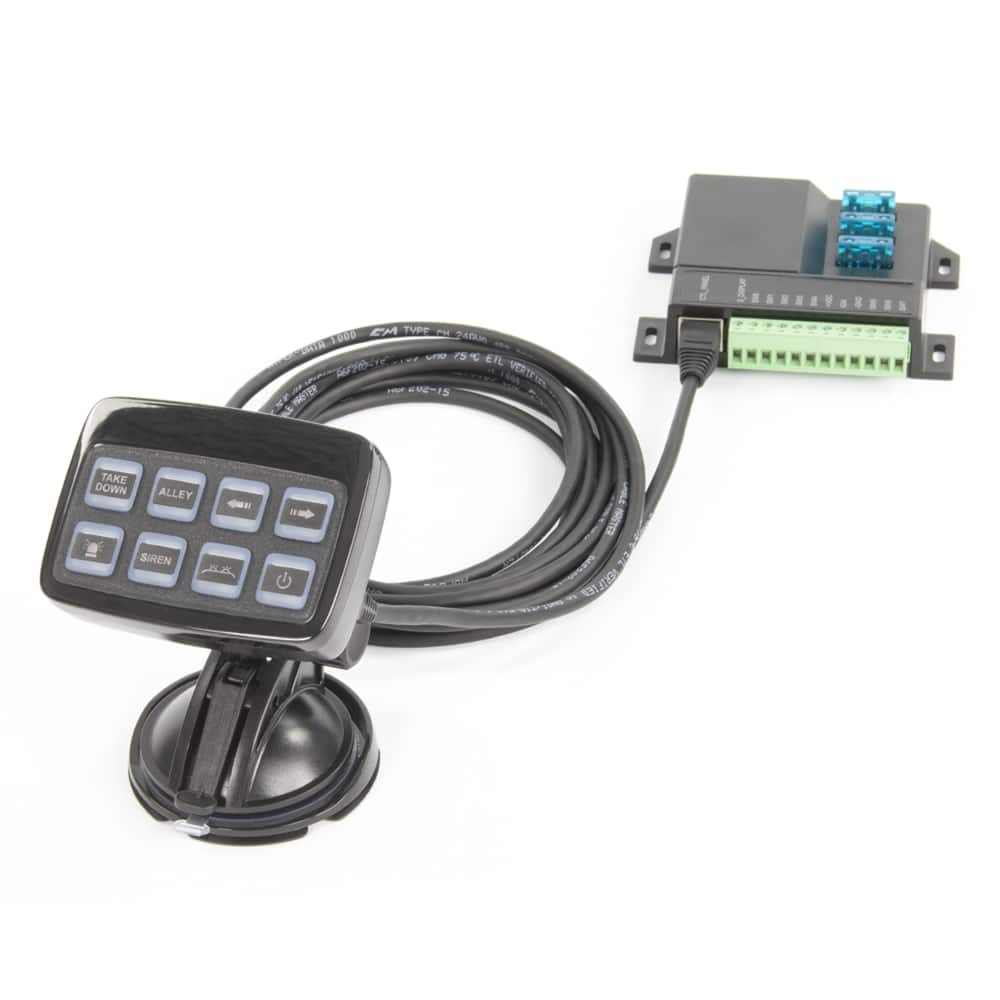

BOITIER DE COMMANDE SW830 – 8 FONCTIONS

Boîtier de commande SW830 – 8 fonctions

Le boîtier de commande SW830 à 8 fonctions est destiné à la gestion des équipements électriques embarqués dans un véhicule. Il permet de regrouper plusieurs commandes sur une interface unique afin de faciliter leur utilisation au quotidien.

Pour les véhicules professionnels nécessitant la gestion de différents équipements auxiliaires, la centralisation des commandes contribue à organiser le poste de conduite et à rendre les fonctions accessibles à l’utilisateur.

Une commande centralisée

Le regroupement des commandes sur un même boîtier facilite l’accès aux fonctions disponibles. Cette organisation peut être particulièrement utile pour les véhicules équipés de plusieurs accessoires électriques nécessitant des commandes distinctes.

Une solution pour les véhicules professionnels

Ce type de boîtier peut intéresser les professionnels qui aménagent ou équipent des véhicules de service, d’assistance ou d’intervention. Il convient notamment d’étudier son utilisation dans les configurations où plusieurs équipements auxiliaires doivent être commandés depuis l’habitacle.

Les avantages

• 8 fonctions de commande : regroupement de plusieurs commandes sur un même boîtier.

• Commandes centralisées : accès facilité aux équipements compatibles.

• Organisation du poste de conduite : limitation de la dispersion des commandes.

• Intégration dans un aménagement professionnel : solution à étudier selon la configuration électrique du véhicule.

• Équipement spécialisé : destiné aux projets d’installation et d’aménagement électrique automobile.

Compatibilité et installation

Avant l’installation, il est indispensable de vérifier la tension d’alimentation, le type de sorties électriques, l’intensité admissible par fonction et la compatibilité avec les équipements à commander.

Le raccordement doit respecter les prescriptions du fabricant et les caractéristiques électriques des équipements installés. Si le boîtier commande des dispositifs de signalisation ou d’autres équipements spécifiques, leur conformité réglementaire doit également être vérifiée.

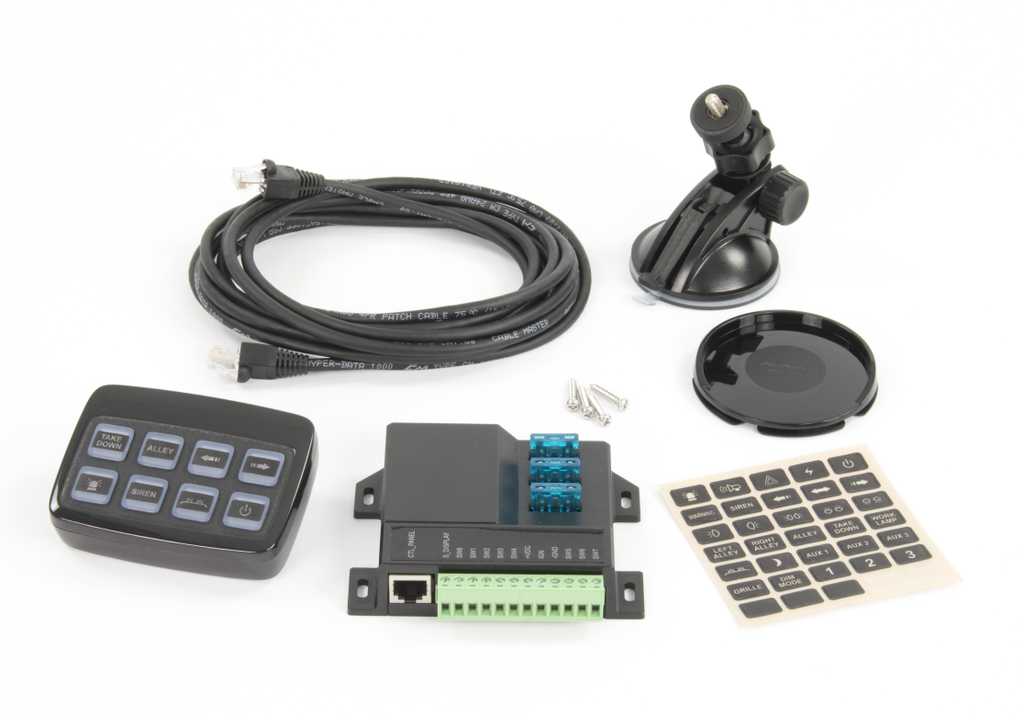

Contenu du produit :
– 1 pupitre de commande
– 1 module de puissance
– 1 câble RJ45 de 4 m

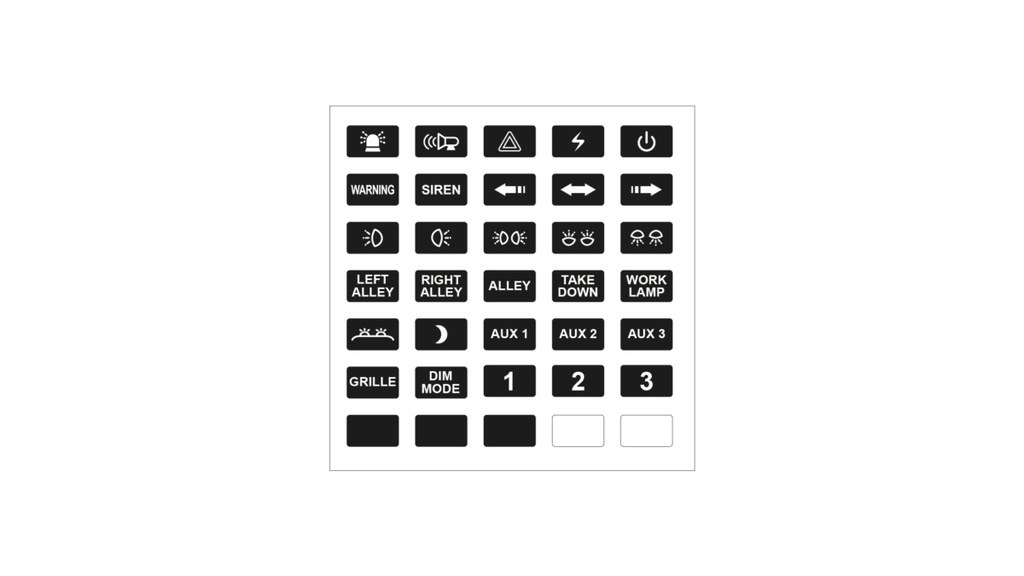

– 1 planche d’étiquettes
– 1 support de fixation par ventouse pour pare-brise
– 1 support de fixation par adhésif 3M
– 1 connecteur 12 broches
– 4 vis

Homologation : ECE R10
Alimentation : de 12-24 V DC
Courant d’entrée : 0,01A min / 32A max
Tension de sortie : 12-24V DC
Courant de sortie : 5 sorties à 0,2A max et 3 sorties à 10A max
Fusible recommandé : 35A
Température de fonctionnement : -30°C à +65°C
Température de stockage : -40°C à +75°C
Pupitre de commande avec câble RJ45 8 broches de 4 m
Dimensions du pupitre de commande : 95 mm x 68,8 mm x 25,5 mm
Dimensions du module de puissance : 112 mm x 90 mm x 26,7 mm

RELAIS RECOMMANDÉ POUR LES 5 SORTIES 0,2A (NON FOURNI):
Alimentation : 10-24 V DC
Courant d’entrée < 200 mA
